一、產品描述:

高溫抽氣型(xing)氧化鋯氧量分(fen)析(xi)儀，是我(wo)公(gong)司最早開發的智能型氧含量(liang)分析儀，具有靈敏度(du)高、再現性和(he)穩定性好、量(liang)程寬、可自動切換、響(xiang)應快和(he)可連續在(zai)線測量(liang)等特點, 能與(yu)各種電(dian)動單元儀表，常規顯示(shi)記錄儀及DCS集散(san)控制系統(tong)配合(he)使用。可(ke)對鍋(guo)爐、窯爐加熱爐等燃燒(shao)(shao)(shao)設(she)備(bei)在燃燒(shao)(shao)(shao)過(guo)程(cheng)中所產生的(de)煙氣(qi)含氧(yang)量進行(xing)快速(su)、正確的(de)在線顯示(shi)、檢測、分析(xi)，以實現(xian)低(di)氧(yang)燃燒(shao)(shao)(shao)控制，達到(dao)節(jie)能降耗，降低(di)運營成本，減少環境污染。可(ke)廣(guang)泛應用于冶金、熱電(dian)、電(dian)力、石油、化工(gong)、玻璃、建材、磁性材料和制氧(yang)等行(xing)業，是工(gong)藝過(guo)程(cheng)控制、產品檢測的(de)理想設(she)備(bei)。

二、工作原(yuan)理:

氧(yang)化鋯氧(yang)量分析儀(yi)由氧(yang)濃度差電動勢，經檢測儀(yi)表轉(zhuan)換成與被測氣體含氧(yang)量成線性關系的標準(zhun)電壓信(xin)號，輸(shu)入到數(shu)字儀(yi)表輸(shu)入端，經A/D轉換(huan)(huan)輸(shu)(shu)入到儀(yi)表的CPU,經運算(suan)后(hou)，一路輸(shu)(shu)送(song)至(zhi)儀(yi)表顯示氧含量, 一路輸(shu)(shu)送(song)至(zhi)儀(yi)表顯示溫(wen)度值,并輸(shu)(shu)出(chu)相應(ying)的脈沖(chong)控(kong)(kong)(kong)制(zhi)信號控(kong)(kong)(kong)制(zhi)溫(wen)度值,同時將氧含量轉換(huan)(huan)成4-20mA模擬信號變送(song)輸(shu)(shu)出(chu)，供其他控(kong)(kong)(kong)制(zhi)系統使用。儀(yi)表設有(you)氧含量、溫(wen)度報警(jing)(jing)指示，并附有(you)外接報警(jing)(jing)繼電器。儀(yi)表采用可(ke)靠的開關電源(yuan)，冷端補償采用三(san)線(xian)制(zhi)Pt100，低(di)漂移運放，高分辯率A/D轉換(huan)(huan)，LED高亮度數字顯示/液晶顯示，PID溫(wen)度自整定控(kong)(kong)(kong)制(zhi)，帶(dai)有(you)4-20mA，或(huo)RS232/485通訊(xun)接口。

三、功能(neng)特點(dian)：

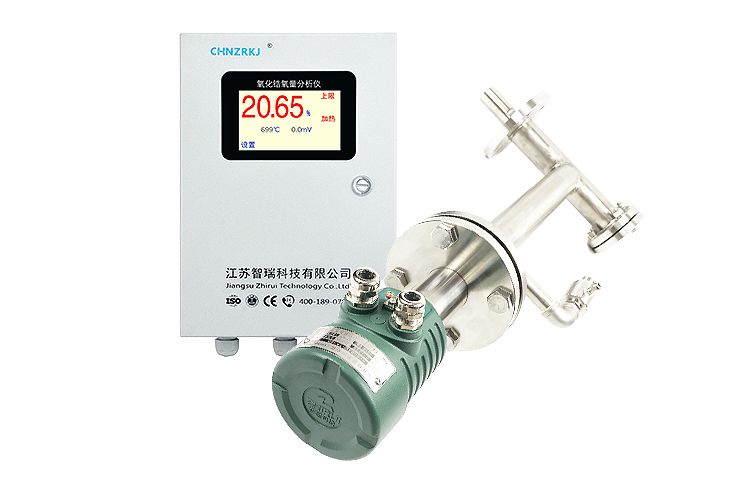

1、氧化鋯氧量(liang)分(fen)析(xi)儀分(fen)氧化鋯探頭和氧量(liang)變送器兩部分(fen)組成。

2、探(tan)頭(tou)采用防腐合金材料(liao)，氧化(hua)鋯拆(chai)卸調換方(fang)便，不(bu)必外加(jia)氣泵，參比氣自行對流，并設有標準氣接口(kou)，進行本底及預置標氣檢驗(yan)。根據(ju)用戶需(xu)求亦可配加(jia)保護套管。

3、儀表軟件功(gong)能完(wan)備，全部面板操作，接線簡(jian)單(dan)，電路集成、性能可靠、調試方便(bian)、表機性能在(zai)國內(nei)屬領先(xian)水(shui)平。

四、技(ji)術參數:

1、量(liang)程：0～20.6％O2

2、儀表精度:≤0.5%F.S

3、溫度顯示范(fan)圍(wei)：0~1300℃

4、測量溫(wen)度：0~700℃(標準型) ，0~1200℃(中溫(wen)型) ，0~1600℃(高溫(wen)型)

5、本底修(xiu)正：－20mV～+20mV

6、輸出(chu)信號：4-20mADC 或1-5V

7、環境(jing)條件(jian)：0～50℃，相對濕度< 90％

8、電(dian)源：220VAC  50Hz

9、檢(jian)測器加熱爐升溫時(shi)間(jian)：約20min

10、加熱(re)溫度：PID自整定(ding)控(kong)制(zhi)≤±1℃(恒溫點任意(yi)設(she)定(ding))

11、響應時(shi)間：約3S (90％響應)

12、顯示(shi)(shi)形式：LED四位高清(qing)數字顯示(shi)(shi)、液晶顯示(shi)(shi)

13、通訊接口(kou)：RS232或RS485

五、規格與外型:

六、安裝(zhuang)方式:

1、安(an)裝(zhuang)點(dian)的(de)(de)選擇：安(an)裝(zhuang)點(dian)的(de)(de)煙(yan)氣溫(wen)度(du)應符合相關(guan)要求，一般(ban)來說，煙(yan)氣溫(wen)度(du)低，檢(jian)測(ce)(ce)器(qi)(qi)(qi)使用壽(shou)(shou)命長，煙(yan)氣溫(wen)度(du)高，使用壽(shou)(shou)命短。檢(jian)測(ce)(ce)器(qi)(qi)(qi)不(bu)能(neng)(neng)安(an)裝(zhuang)在煙(yan)氣不(bu)流動的(de)(de)死角，也不(bu)能(neng)(neng)安(an)裝(zhuang)在煙(yan)氣流動很快(kuai)的(de)(de)地方(fang)(如有些旁(pang)路氣道的(de)(de)擴容腔內)。另外要求煙(yan)道漏氣較小(xiao)，檢(jian)測(ce)(ce)器(qi)(qi)(qi)安(an)裝(zhuang)維修方(fang)便，對于(yu)中、小(xiao)型鍋(guo)爐，建議安(an)裝(zhuang)在省(sheng)煤器(qi)(qi)(qi)前過(guo)(guo)熱(re)器(qi)(qi)(qi)后(hou)，因為鍋(guo)爐系統(tong)煙(yan)氣的(de)(de)流向(xiang)從爐膛(tang)到汽包，經(jing)過(guo)(guo)過(guo)(guo)熱(re)器(qi)(qi)(qi)、省(sheng)煤器(qi)(qi)(qi)、空氣預熱(re)器(qi)(qi)(qi)，由引風機(ji)經(jing)回(hui)收處(chu)理后(hou)從煙(yan)囪排(pai)放。如果測(ce)(ce)點(dian)過(guo)(guo)于(yu)靠近(jin)煙(yan)氣爐膛(tang)出口，由于(yu)溫(wen)度(du)過(guo)(guo)高，流速較快(kuai)，將(jiang)對檢(jian)測(ce)(ce)器(qi)(qi)(qi)不(bu)銹鋼外殼(ke)形成(cheng)沖刷腐蝕，減(jian)短使用壽(shou)(shou)命；如果測(ce)(ce)點(dian)過(guo)(guo)于(yu)偏后(hou)，由于(yu)煙(yan)道系統(tong)中漏氣現(xian)象，將(jiang)造成(cheng)測(ce)(ce)點(dian)處(chu)氧(yang)量值(zhi)偏高，不(bu)能(neng)(neng)如實(shi)反映爐膛(tang)中的(de)(de)煙(yan)氣氧(yang)量。

2、爐(lu)墻(qiang)上的(de)(de)檢(jian)測器(qi)固(gu)(gu)定(ding)法(fa)(fa)(fa)(fa)蘭： 用(yong)(yong)鋼材做(zuo)成(cheng)過渡架(jia)，過渡架(jia)的(de)(de)法(fa)(fa)(fa)(fa)蘭能直接焊在(zai)爐(lu)墻(qiang)處壁上或(huo)埋(mai)入爐(lu)墻(qiang)中，但要求氣密牢固(gu)(gu)。過渡架(jia)另一端法(fa)(fa)(fa)(fa)蘭是為固(gu)(gu)定(ding)檢(jian)測器(qi)而設，因此(ci)必須與檢(jian)測器(qi)固(gu)(gu)定(ding)法(fa)(fa)(fa)(fa)蘭的(de)(de)螺(luo)孔相(xiang)匹配。如選(xuan)用(yong)(yong)由12mm安(an)裝(zhuang)孔，則將(jiang)過渡架(jia)法(fa)(fa)(fa)(fa)蘭的(de)(de)￠130mm圓上均布(bu)四個￠12mm的(de)(de)安(an)裝(zhuang)孔，使用(yong)(yong)4個M1O×40的(de)(de)螺(luo)絲(si)，將(jiang)它(ta)與檢(jian)測器(qi)的(de)(de)固(gu)(gu)定(ding)法(fa)(fa)(fa)(fa)蘭緊(jin)固(gu)(gu)，為防止漏氣，兩(liang)法(fa)(fa)(fa)(fa)蘭間(jian)可(ke)填充橡膠(jiao)紙板密封圈。

3、檢(jian)測器(qi)(qi)的(de)(de)安裝(zhuang)(zhuang)： 檢(jian)測器(qi)(qi)的(de)(de)參比氣(qi)(qi)(qi)(qi)是靠空氣(qi)(qi)(qi)(qi)自然對流提供(gong)的(de)(de)，檢(jian)測器(qi)(qi)需水(shui)平安裝(zhuang)(zhuang)，參比氣(qi)(qi)(qi)(qi)和標準(zhun)氣(qi)(qi)(qi)(qi)接口相應(ying)朝下。檢(jian)測器(qi)(qi)安裝(zhuang)(zhuang)法蘭和過渡架(jia)法蘭之間必(bi)須(xu)填橡膠紙板，以(yi)免空氣(qi)(qi)(qi)(qi)漏入煙(yan)(yan)道，影(ying)響測量準(zhun)確度。檢(jian)測器(qi)(qi)端(duan)頭(tou)必(bi)須(xu)離鍋爐(lu)內壁150mm以(yi)上，使過濾器(qi)(qi)的(de)(de)多孔(kong)陶瓷暴露部分(fen)(fen)背(bei)對煙(yan)(yan)氣(qi)(qi)(qi)(qi)的(de)(de)流向(過濾器(qi)(qi)方向可單獨轉(zhuan)動(dong))以(yi)避(bi)免陶瓷體受(shou)氣(qi)(qi)(qi)(qi)體沖(chong)刷，延長使用壽命。當檢(jian)測器(qi)(qi)推(tui)(tui)入熱的(de)(de)煙(yan)(yan)道時(shi)，為(wei)防止(zhi)鋯管爆裂，宜分(fen)(fen)段逐步(bu)推(tui)(tui)入，一般以(yi)10～20厘米(mi)/分(fen)(fen)鐘為(wei)好。

4、傳感器與二(er)次儀表或變送器間的接線有(you)氧化鋯、熱電偶、加熱爐共(gong)計六根導線，導線均可采(cai)用(yong)0.75mm塑料(liao)絕緣(yuan)電線。

七(qi)、產品(pin)選型：

1.氧(yang)化鋯氧(yang)量分(fen)析儀選型如下：

2.產品選型(xing)示范如(ru)下：

HVZR-508AL-BII-T6 L=800mm,高溫(wen)型，盤裝橫式氧量變送器，常規防腐合金，4-20mA輸出，探頭長度800mm。
